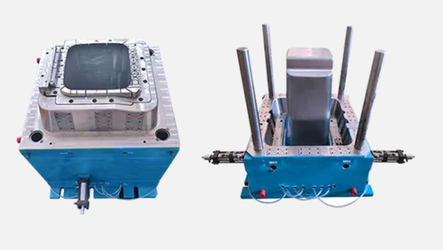

Un moule à injection en plastique est un outil de précision utilisé dans le processus de moulage par injection pour fabriquer des pièces en plastique avec une efficacité et une précision élevées. Voici une ventilation détaillée:
Composants clés d'un moule d'injection en plastique:
1. Cavité et noyau:
- Le moule se compose de deux moitiés: la cavité (côté fixe) et le noyau (côté mobile). Ensemble, ils forment l'espace creux qui définit la forme de la partie finale.
2. Sprue, coureurs et portes:
- Spue: le canal principal par lequel le plastique fondu pénètre dans le moule.
- Coureurs: Pathways distribuant du plastique à plusieurs cavités.
- Gates: points d'entrée contrôlés dans la partie de la partie, influençant le débit et la finition.
3. Système d'éjection:
- Les épingles d'éjection poussent la partie refroidie du moule après la solidification.
- Des plaques de décapage peuvent être utilisées pour des géométries complexes.
4. Canaux de refroidissement:
- Faites circuler le liquide de refroidissement (eau ou huile) pour réguler la température du moule, assurant des temps de refroidissement uniforme et de réduction du cycle.
5. Système de ventilation:
- Permet à l'air piégé de s'échapper pendant l'injection, empêchant des défauts comme les brûlures ou les vides.
6. Caractéristiques d'alignement:
- Les épingles de guidage et les bagues assurent un alignement précis des deux moitiés de moisissure.
Matériaux utilisés:
- Steel (par exemple, P20, H13): Durable pour la production à haut volume, résistant à l'usure et à la chaleur.
- Cuivre du béryllium: utilisé pour les zones de chaleur élevée comme autour des buses.
Types de moules:
- Cavité unique: produit une partie par cycle, idéale pour les pièces grandes ou personnalisées.
- Multi-Cavité: crée plusieurs pièces identiques par cycle, augmentant l'efficacité.
- Moule familial: combine différentes cavités pour produire des conceptions multiples en un seul cycle.
- Hot Runner vs Cold Runner:
- Cold Runner: le plastique se solidifie dans les coureurs, qui sont éjectés et recyclés (déchets plus élevés).
- Hot Runner: garde le plastique fondu dans les coureurs chauffés, réduisant les déchets et le temps de cycle.
Considérations de conception:
- Complexité en partie: les sous-députés ou les fils nécessitent des actions latérales (curseurs, haltères) ou de dévisser les mécanismes.
- Retrait: les matériaux plastiques rétrécissent à mesure qu'ils refroidissent; Les dimensions de la moisissure doivent compenser.
- Finition de surface: les textures ou le polissage peuvent être ajoutés au moule pour l'esthétique de la pièce souhaitée.
Applications:
- Utilisé dans toutes les industries pour produire des articles comme:
- Produits de consommation (bouchons de bouteilles, jouets).
- Composants automobiles (tableaux de bord, boîtiers légers).
- Dispositifs médicaux (seringues, boîtiers).
- Électronique (connecteurs, boîtiers).
Avantages:
- Haute efficacité: production rapide de pièces identiques.
- précision: tolérances serrées (± 0. 005 pouces ou mieux).
- Évolutivité: rentable pour la production de masse.
Défis:
- Coût initial élevé: La fabrication de moisissures est coûteuse et prend du temps.
- Entretien: nécessite un nettoyage et une réparation réguliers pour éviter les défauts.
- Complexité de conception: les pièces complexes exigent l'ingénierie avancée des moisissures.
Un moule à injection en plastique est un outil critique qui façonne le plastique fondu en pièces précises et reproductibles. Sa conception et sa construction ont un impact direct sur la qualité des produits, sa vitesse de production et sa rentabilité. La durabilité du moule, l'efficacité de refroidissement et les mécanismes d'éjection sont adaptés aux exigences spécifiques de la pièce et du volume de production, ce qui en fait une pierre angulaire de la fabrication moderne.
